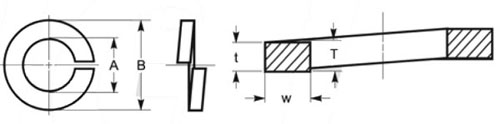

ASME B18.21.1 LOCK WASHER (Regular Helical and Heavy Helical Spring Lock Washers)
Bolt Size, In. 2 3 4 5 6 8 10 12 1/4 5/16 3/8 7/16 O. Dia. max Regular 0.172 0.195 0.209 0.236 0.25 0.293 0.334 0.377 0.487 0.583 0.68 0.776 Heavy 0.182 0.209 0.223 0.252 0.266 0.307 0.35 0.391 0.489 0.593 0.688 0.784 I. Dia. min 0.088 0.101 0.114 0.127 0.141 0.167 0.193 0.22 0.252 0.314 0.377 0.44 (t+T)/2 min Regular 0.02 0.025 0.025 0.031 0.031 0.04 0.047 0.056 0.062 0.078 0.094 0.109 Heavy 0.025 0.031 0.031 0.04 0.04 0.047 0.056 0.063 0.077 0.097 0.115 0.133
Bolt Size, In. 1/2 9/16 5/8 11/16 3/4 13/16 7/8 15/16 1 1 1/8 1 1/4 1 3/8 O. Dia. max Regular 0.869 0.965 1.073 1.17 1.265 1.363 1.459 1.556 1.656 1.847 2.036 2.219 Heavy 0.879 0.975 1.087 1.186 1.285 1.387 1.489 1.59 1.7 1.803 2.104 2.301 I. Dia. min 0.502 0.564 0.628 0.691 0.753 0.816 0.878 0.941 1.003 1.129 1.254 1.379 (t+T)/2 min Regular 0.125 0.141 0.156 0.172 0.188 0.203 0.219 0.234 0.25 0.281 0.312 0.344 Heavy 0.151 0.17 0.189 0.207 0.226 0.246 0.266 0.284 0.306 0.345 0.384 0.422
Bolt Size, In. 1 1/2 1 3/4 2 2 1/4 2 1/2 O. Dia. max Regular 2.419 2.679 2.936 3.221 3.471 Heavy 2.491 2.82 3.144 3.398 3.648 I. Dia. min 1.504 1.758 2.008 2.062 2.512 (t+T)/2 min Regular 0.375 0.389 0.422 0.44 0.44 Heavy 0.458 0.458 0.496 0.496 0.496
