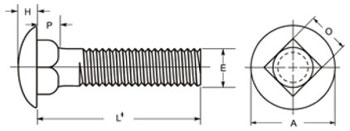

ANSI/ASME B18.5 Round Head Square Neck Bolts (Carriage Bolts)
Basic Bolt Diameter No.10 1/4 5/16 3/8 7/16 1/2 5/8 3/4 Body Diameter E Max 0.20 0.26 0.32 0.39 0.45 0.52 0.64 0.77 Min 0.18 0.24 0.30 0.36 0.42 0.48 0.61 0.73 Head Diameter A Max 0.47 0.59 0.72 0.84 0.97 1.09 1.34 1.59 Min 0.44 0.56 0.69 0.78 0.91 1.03 1.22 1.47 Head Height H Max 0.11 0.15 0.18 0.21 0.24 0.27 0.34 0.41 Min 0.09 0.13 0.16 0.19 0.22 0.25 0.31 0.38 Square Width O Max 0.20 0.26 0.32 0.39 0.45 0.52 0.64 0.77 Min 0.19 0.25 0.31 0.37 0.43 0.49 0.62 0.74 Square Depth P Max 0.13 0.16 0.19 0.22 0.25 0.28 0.34 0.41 Min 0.09 0.13 0.16 0.19 0.22 0.25 0.31 0.38
